关于“咪头”（通常是驻极体麦克风）的接线图解，核心在于区分引脚和适应不同的电路需求（两线制）。

驻极体咪头内部包含一个场效应管放大器，所以接线时需要注意咪头的正负极性。

以下是最常见的两线制咪头接线方式的图解说明及概念：

极性：驻极体咪头有正负极之分（通常对应内部场效应管的源极和漏极）；接反会导致没有声音或声音极小。

引脚识别：常见咪头有2个引脚；外壳（接地/负极）、芯线（信号/正极）。

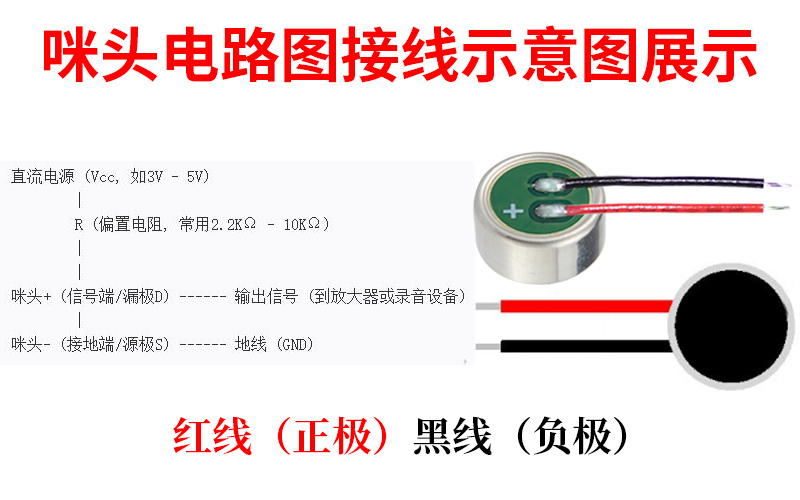

最常见的接线方式图解：两线制（需要外部直流偏置）

这种咪头接线方式最常见于各种消费电子产品、电脑麦克风、简单的放大电路等。

它需要从外部提供一个直流工作电压（通常1.5V - 10V，常用2V - 5V）通过一个电阻给咪头内部的场效应管供电。

咪头实物接线要点（以常见的2引脚咪头为例）：

咪头的外壳（通常是金属部分或者与外壳相连的引脚）连接到电路的地线。

咪头的中心焊点或芯线（与外壳绝缘的那个点）连接到一个电阻（R）的一端；同时输出信号线也连接到这个点。

电阻（R）的另一端连接到直流电源正极；电路的地线最终也要连接到电源负极。

输出信号线连接到你的放大器、录音接口、单片机ADC输入等设备的信号输入点（通常是耦合电容之后）。
