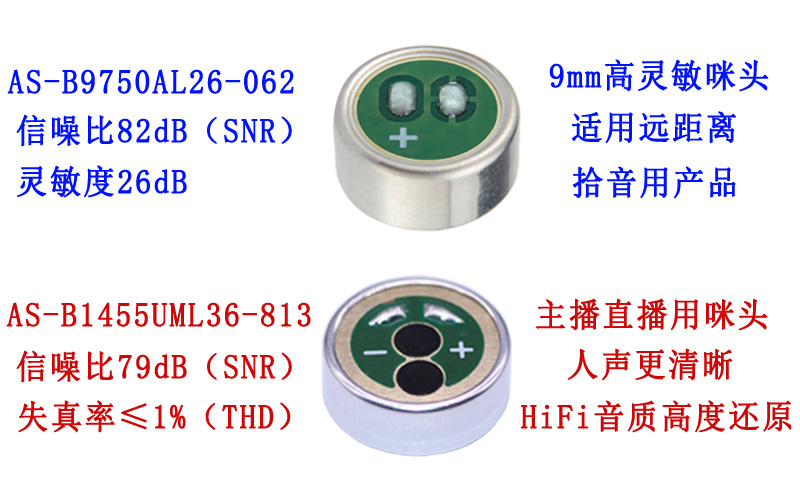

提升驻极体麦克风（咪头）的信噪比（SNR）需要从物理结构设计、材料选择、制造工艺、电路设计以及声学环境优化等多个维度进行系统性优化。

信噪比（SNR）本质上是有用信号（麦克风输出）与自身噪声（本底噪声）的比值（通常以dB表示），因此提升SNR的核心在于最大化信号输出和最小化噪声源。

以下是一些驻极体咪头提升信噪比的关键技术和优化方向：

 一、 提升信号灵敏度（增大分子）

1.优化振膜设计

减小厚度与刚度: 使用更薄、更轻、刚性更低的振膜材料（如纳米级高分子聚合物薄膜），使其对声压更敏感，相同声压下产生更大的位移和电容变化。

优化张力: 精确控制振膜的张力，使之处于最优的灵敏度状态。

增大面积: 在空间允许的情况下，增大振膜的有效面积可以显著提高灵敏度；但这会增加麦克风的尺寸和成本，并可能影响高频响应。

2、改进驻极体材料与工艺

高电荷密度与稳定性: 选用高性能驻极体材料（如氟化聚合物PTFE、FEP等），并通过先进的充电技术（如电晕充电、电子束注入、热极化）形成高密度、长期稳定的电荷层。更高的表面电荷密度（σ）直接带来更大的开路电压和灵敏度。

均匀性: 确保驻极体电荷层分布高度均匀，避免局部灵敏度差异引入噪声。

电荷稳定性: 改进材料配方和处理工艺，增强驻极体电荷在高温、高湿等恶劣环境下的稳定性，防止灵敏度衰减导致SNR下降。

3、优化背极板设计

声学孔设计与分布: 背极板上的声学孔（泄压孔）的数量、大小、形状和分布模式需要精心设计；既要保证声波顺畅到达振膜背面以实现真正的压差工作（提升低频响应和指向性控制），又要尽量减少气流噪声（风噪）。

表面光洁度: 提高背极板表面光洁度，减少表面不规则性引起的湍流噪声和摩擦静电噪声。

二、 降低本底噪声（减小分母）

本底噪声主要来源于：热噪声、1/f噪声（闪烁噪声）、气流噪声、制造缺陷噪声。

1.热噪声

增大场效应管（JFET）的跨导（gm）: JFET是驻极体麦克风内部集成的阻抗变换器。选择高跨导（gm）的JFET可以在相同偏置电流下提供更低的输出阻抗，从而降低等效输入热噪声。计算公式为 Vn_th = √(4kT / gm)，其中k是玻尔兹曼常数，T是绝对温度。

优化偏置电阻: 与JFET源极串联的偏置电阻（通常在外部电路）会产生热噪声 Vn_R = √(4kTRB)在满足工作点稳定前提下，尽可能减小此电阻值能有效降低其热噪声贡献。

降低工作温度: 在可能的应用场景下，避免麦克风处于高温环境。

2.1/f噪声（闪烁噪声）

选择低1/f噪声的JFET: 不同工艺和型号的JFET其1/f噪声特性差异很大；选择专门为麦克风优化设计的低噪声JFET至关重要。

优化JFET工艺: 半导体制造工艺的改进（如更干净的界面、更小的缺陷密度）可以显著降低1/f噪声。

3.气流噪声

精细优化声学结构: 包括前腔（振膜与外壳/声孔之间）、后腔（振膜与背极板/外壳之间）的体积、形状，以及声学通路（声孔、阻尼网布、防尘网）的设计。目标是在保证频响和声压过载特性的同时，最小化气流通过狭窄通道、腔体拐角处产生的湍流噪声。

优化防尘网/阻尼材料: 选择合适的透气防尘网（如精密编织金属网、特殊高分子无纺布）和声阻尼材料，既要有效阻挡灰尘颗粒，又要尽量减小对气流的阻力，降低风噪。网布的目数、厚度、材质都需精细选择。

声泄漏路径控制: 确保麦克风内部腔体（尤其是后腔）具有良好的密封性，避免非设计声泄漏路径引入额外噪声或影响声学特性。

4.制造缺陷噪声

提高制造精度: 严格控制振膜组装张力、部件（外壳、背极板、绝缘片）的尺寸公差和装配精度，减少摩擦、振动异响等机械噪声源。

洁净环境: 在高度洁净的环境中进行关键装配步骤（尤其是振膜处理、与背极板的对位组装），避免灰尘颗粒落在振膜或背极板之间导致“爆豆声”或灵敏度不均。

严格筛选与测试: 实施严格的老化筛选（如高温老化、温度冲击）和电声性能测试（本底噪声、灵敏度、频响），剔除不良品。
