三线驻极体咪头的接线图解，核心在于区分引脚和适应不同的电路需求（如：源极输出）。

驻极体咪头内部包含一个场效应管放大器，所以接线时需要注意咪头的正负极性区分。

以下是最常见的三线制咪头接线方式的图解说明及概念：

这种方式直接利用咪头的三个引脚（源极、漏极、外壳）。

它提供了更大的灵活性，例如可以选择不同的接法来适应不同的阻抗需求或实现平衡输出；在手机等精密设备内部可能见到。

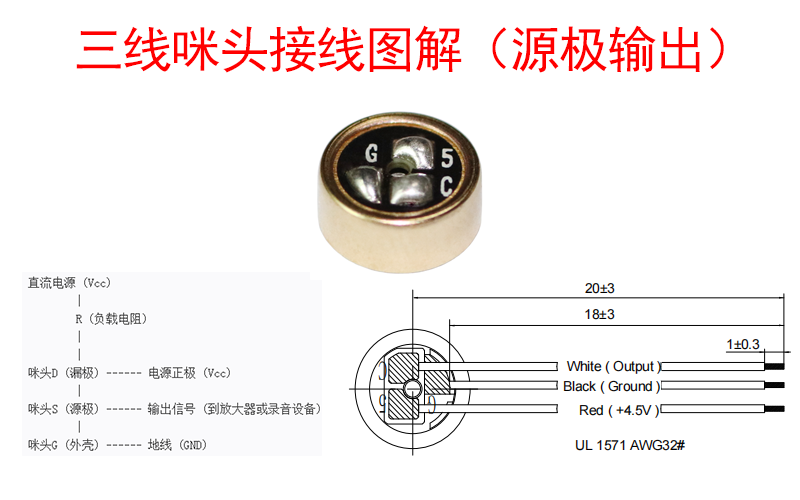

咪头D漏极直接接Vcc，源极S通过负载电阻R接地（如果R在外部），信号从源极输出，咪头G外壳接地。

实物接线要点（以三引脚焊点咪头为例）：

识别引脚：底部通常有两个金属触点（焊点）和一个金属外壳作为第三个电极。

需要查阅具体咪头的数据手册或通过测量确定哪个点是源极、哪个是漏极。

外壳是地，两个触点中，面积较小的那个可能是漏极，面积较大的那个可能是源极（但这不绝对！必须实测或查手册）。

按照选择的电路图（源极输出或漏极输出）连接对应的引脚到Vcc、输出和地。

三线制咪头特点：

更灵活，可以选择源极输出（输出阻抗较低）或漏极输出（输出阻抗较高）。

源极S和漏极D绝对不能混淆，外壳单独连接到地，屏蔽效果更好。

实际应用中，两线制驻极体咪头（等效于漏极输出）最常见。
